Uszkodzony przekaźnik świec żarowych: objawy, diagnostyka i sprawdzenie

Diesel kręci długo na zimnym rozruchu, kontrolka żarzenia gaśnie za szybko, z wydechu wali biały dym. Większość kierowców idzie wtedy prosto po nowe świece żarowe i wraca zdziwiona, że problem nie minął. Winny bywa przekaźnik albo sterownik, który dostarcza świecom napięcie i decyduje, jak długo mają się grzać, a same świece są w tym czasie zupełnie sprawne. Zanim wymienisz cokolwiek, warto wiedzieć, jak odróżnić jedno od drugiego, bo to dwie różne, niezamienne naprawy.

• Najczęstsze objawy uszkodzonego przekaźnika to trudny rozruch na zimno, kontrolka żarzenia, która nie zapala się wcale albo gaśnie zbyt szybko, oraz biały lub szary dym przy próbie odpalenia.
• Identyczne objawy daje pojedyncza zużyta świeca żarowa, słaby akumulator albo przepalony bezpiecznik, dlatego diagnozę zacznij od najtańszego elementu, nie od razu od przekaźnika.
• W wielu starszych dieslach częstą przyczyną jest pęknięty lut na płytce przekaźnika, co tłumaczy, czemu usterka bywa przerywana i ustępuje na chwilę po stuknięciu w obudowę.
• Przekaźnik najczęściej znajdziesz w komorze silnika blisko akumulatora albo filtra paliwa, czasem w skrzynce bezpieczników pod deską rozdzielczą po stronie kierowcy.
• Multimetrem sprawdzisz go pomiarem napięcia na stykach (prawidłowo 11-14 V) i rezystancji, a w nowszych autach pomoże skaner OBD2 i kod P0380.
• W prostszych konstrukcjach przekaźnik to wydatek rzędu kilkudziesięciu złotych, w bardziej złożonych modułach elektronicznych cena części rośnie wyraźnie.

Po czym poznać uszkodzony przekaźnik świec żarowych

Najbardziej charakterystyczny objaw to długie kręcenie rozrusznikiem na zimnym silniku, zanim diesel w ogóle zaskoczy. Bez napięcia z przekaźnika świece nie grzeją się wcale albo grzeją się za krótko, a sprężone powietrze w cylindrach nie ma czym podgrzać do temperatury zapłonu oleju napędowego.

Kontrolka żarzenia, która nie zapala się przy obrocie kluczyka albo gaśnie po sekundzie, to jeden z najmocniejszych sygnałów awarii przekaźnika. Powinna świecić przez kilka sekund, zależnie od temperatury silnika, i zgasić się tuż przed albo w momencie rozruchu. Zbyt szybkie zgaszenie albo brak świecenia w ogóle wskazuje, że obwód żarzenia nie dostaje sygnału lub zasilania.

Kolejny objaw to biały albo szary dym z wydechu przy próbie odpalenia, zwłaszcza w niskich temperaturach. Niedogrzane cylindry nie spalają oleju napędowego od razu, część paliwa odparowuje niespalona i wychodzi rurą jako dym. Do tego dochodzi nierówna praca silnika w pierwszych sekundach po starcie i wyczuwalny spadek mocy, dopóki jednostka się nie rozgrzeje.

Objawy są najbardziej widoczne zimą, ale nie znikają latem całkowicie. Słabszy przekaźnik potrafi jeszcze radzić sobie przy dziesięciu stopniach na plusie i zawodzić dopiero przy mrozie, co tłumaczy, czemu usterka bywa zauważana z dużym opóźnieniem.

Czy to przekaźnik, czy same świece żarowe

Te same objawy daje kilka zupełnie innych usterek, więc przed wymianą przekaźnika sprawdź po kolei prostsze i tańsze przyczyny.

Pojedyncza zużyta świeca żarowa daje zwykle nieco inny obraz niż wadliwy przekaźnik. Jedna słaba świeca pogarsza rozruch i powoduje lekkie poszarpanie na zimno, ale silnik w końcu odpala, bo resztę cylindrów wciąż dogrzewają sprawne świece. Awaria przekaźnika działa globalnie i odbiera napięcie wszystkim świecom naraz, więc rozruch jest trudny niezależnie od tego, ile świec faktycznie jest sprawnych.

Słaby albo wyładowany akumulator to częsty winowajca mylony z przekaźnikiem. Tu rozrusznik kręci wolno, ciężko, czasem z charakterystycznym „klap klap klap” zamiast równego obrotu, a kontrolka żarzenia działa normalnie. Jeśli kontrolka zapala się i gaśnie zgodnie z wzorcem, problem nie leży w obwodzie żarzenia.

Przepalony bezpiecznik obwodu świec żarowych to pierwsza rzecz, którą warto sprawdzić, bo zajmuje minutę i nic nie kosztuje. Daje identyczne objawy jak uszkodzony przekaźnik, czyli zupełny brak żarzenia, a bywa pomijany, bo kierowcy szukają od razu droższej części.

Zatkany albo zaparafinowany filtr paliwa w mroźną zimę też utrudnia rozruch na zimno, ale działa innym mechanizmem. Silnik kręci się, próbuje zaskoczyć, dławi się i gaśnie z powodu braku paliwa, a nie z powodu niedogrzanych cylindrów. Brak charakterystycznego białego dymu i normalna kontrolka żarzenia wskazują raczej na paliwo niż na żarzenie.

Reguła rozstrzygająca: zacznij od bezpiecznika, potem zmierz rezystancję każdej świecy żarowej osobno, a przekaźnik podejrzewaj na końcu. Jeśli bezpiecznik jest cały, a wszystkie świece mają prawidłową, zbliżoną do siebie rezystancję, a kontrolka żarzenia mimo to nie działa zgodnie z wzorcem, problem najczęściej leży w przekaźniku albo w okablowaniu między nim a świecami.

Jak sprawdzić świece żarowe, żeby wykluczyć je z diagnozy

Świece żarowe sprawdzisz multimetrem ustawionym na pomiar rezystancji, mierząc każdą osobno po odłączeniu przewodu zasilającego. Sprawna świeca ma rezystancję zwykle w granicach jednego do kilku omów, a wartość bliska zeru albo nieskończoność (brak przewodzenia) oznacza uszkodzenie.

Ważniejsza od jednej liczby jest różnica między świecami. Jeśli pięć z sześciu pomiarów wychodzi podobnie, a jeden drastycznie się wyłamuje, masz konkretnego winowajcę i nie musisz szukać dalej w przekaźniku. Gdy wszystkie świece mierzą podobnie, niezależnie od tego, czy w normie czy nie, problem prawdopodobnie leży gdzie indziej, czyli w zasilaniu, a nie w samych elementach grzewczych.

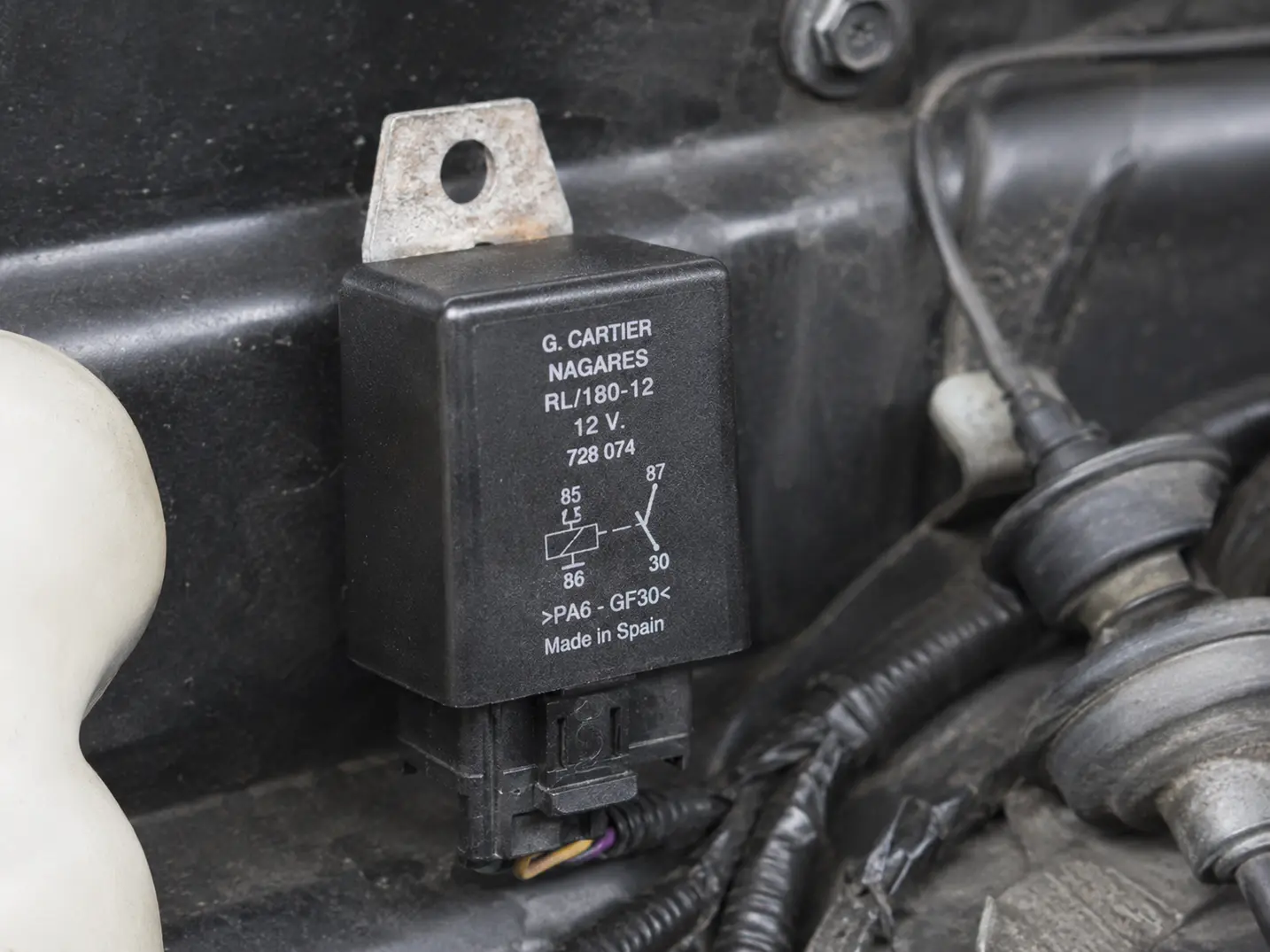

Co robi sterownik świec żarowych i gdzie go znaleźć

Starsze diesle mają zwykle prosty przekaźnik elektromagnetyczny, który po prostu włącza i wyłącza zasilanie świec na ustalony czas, niezależnie od temperatury. Nowsze auta dostały elektroniczny sterownik świec żarowych, który na podstawie sygnału z czujnika temperatury płynu chłodzącego i temperatury otoczenia oblicza, jak długo grzać świece przed startem, a po odpaleniu silnika kontynuuje ich pracę przez kilka minut jako tak zwane dogrzewanie, co poprawia spalanie i zmniejsza dymienie na zimnym silniku.

Dokładna lokalizacja przekaźnika zależy od modelu i nie ma jednego uniwersalnego miejsca. Najczęściej trafisz na niego w komorze silnika, blisko akumulatora albo na grodzi po stronie filtra paliwa, czasem w skrzynce bezpieczników pod deską rozdzielczą po stronie kierowcy. Zanim zaczniesz szukać po omacku, sprawdź schemat elektryczny albo instrukcję serwisową dla swojego silnika, bo producenci umieszczają go w różnych miejscach nawet w obrębie jednej marki.

W wielu starszych konstrukcjach dieslowskich, popularnych w autach z silnikami 1.9 TDI, przekaźnik to moduł elektroniczny na małej płytce z lutowanymi złączami mocy. Pod wpływem ciepła i wibracji cyna na tych złączach z czasem pęka, co tłumaczy, czemu usterka bywa przerywana, działa po stuknięciu w obudowę albo wraca po kilku tygodniach od pierwszej naprawy. To inny mechanizm niż całkowite przepalenie elementu i często wymaga po prostu wymiany całego modułu, bo lutowanie domowymi środkami rzadko daje trwały efekt.

Jak sprawdzić przekaźnik świec żarowych multimetrem

Najpierw sprawdź napięcie zasilające, jeszcze przed wyjęciem przekaźnika z gniazda. Przy obróconym kluczyku w pozycję zapłonu powinno dochodzić do niego napięcie w granicach 11 do 14 V, zgodne z napięciem akumulatora. Brak napięcia na wejściu wskazuje na bezpiecznik albo okablowanie, nie na sam przekaźnik.

Jeśli zasilanie jest prawidłowe, wyjmij przekaźnik i zmierz jego rezystancję multimetrem ustawionym na symbol diody albo pomiar oporu. Brak jakiegokolwiek odczytu oznacza przepaloną cewkę albo zwarte styki wewnątrz, czyli przekaźnik do wymiany. W modułach elektronicznych ten test bywa mniej jednoznaczny, bo elektronika nie zawsze reaguje na prosty pomiar rezystancji tak jak elektromagnetyczny przekaźnik, dlatego w nowszych autach pewniejszym narzędziem jest skaner OBD2.

Skaner odczyta kod błędu z grupy obwodu świec żarowych, najczęściej P0380, który oznacza usterkę w obwodzie sterowania żarzeniem. Sam kod nie mówi jeszcze, czy winny jest przekaźnik, świeca czy okablowanie, ale wskazuje obszar do dalszego sprawdzenia i pozwala odczytać dane na żywo, na przykład rzeczywisty czas żarzenia zadany przez sterownik.

Naprawa i koszt wymiany przekaźnika

W prostszych, elektromechanicznych konstrukcjach przekaźnik jest tani i łatwo wymienialny samodzielnie. W dyskusjach o starszych dieslach, jak VW Golf III 1.9D, sam element kosztuje rząd kilkudziesięciu złotych, a wymiana to często jedna śruba i jedna wtyczka.

W nowszych autach z elektronicznym sterownikiem świec żarowych koszt części potrafi wyraźnie wzrosnąć, bo to złożony moduł, nie zwykły przekaźnik. Tu częściej opłaca się sprawdzić ceny używanych modułów z demontażu albo skonsultować naprawę elektroniczną z warsztatem specjalizującym się w sterownikach, zwłaszcza jeśli winny jest właśnie pęknięty lut, a nie cały element.

Demontaż jest zwykle prosty, jedna lub dwie śruby i wtyczka wielopinowa, ale dostęp bywa utrudniony zależnie od modelu. Jeśli przekaźnik siedzi głęboko za innymi elementami komory silnika, robocizna w warsztacie potrafi przewyższyć koszt samej części.

Czy da się jeździć z uszkodzonym przekaźnikiem świec żarowych

Da się, ale tylko do pewnego momentu i nie warto przeciągać. Latem, przy wyższych temperaturach otoczenia, niedziałające żarzenie bywa mniej zauważalne, bo sprężone powietrze samo nagrzewa się wystarczająco do zapłonu. Zimą to inna historia, długie kręcenie rozrusznikiem rozładowuje akumulator szybciej, niż go ładuje alternator, a powtarzane próby rozruchu nadmiernie obciążają zarówno rozrusznik, jak i sam akumulator.

Niespalone paliwo, które ucieka jako biały dym przy nieudanych rozruchach, częściowo trafia też do oleju silnikowego, co z czasem rozcieńcza smar i pogarsza jego właściwości. To nie jest awaria, która zatrzyma auto na drodze, ale zaniedbana ciągnie się za sobą kosztami pobocznymi, więc lepiej zdiagnozować ją od razu, niż jeździć z notatką w pamięci „trzeba to kiedyś sprawdzić”.
